風冷式箱型冷水機組

所屬分類：風冷式箱型冷水機組
點擊次數：
發布日期：2018/03/16
在線詢價

詳細介紹

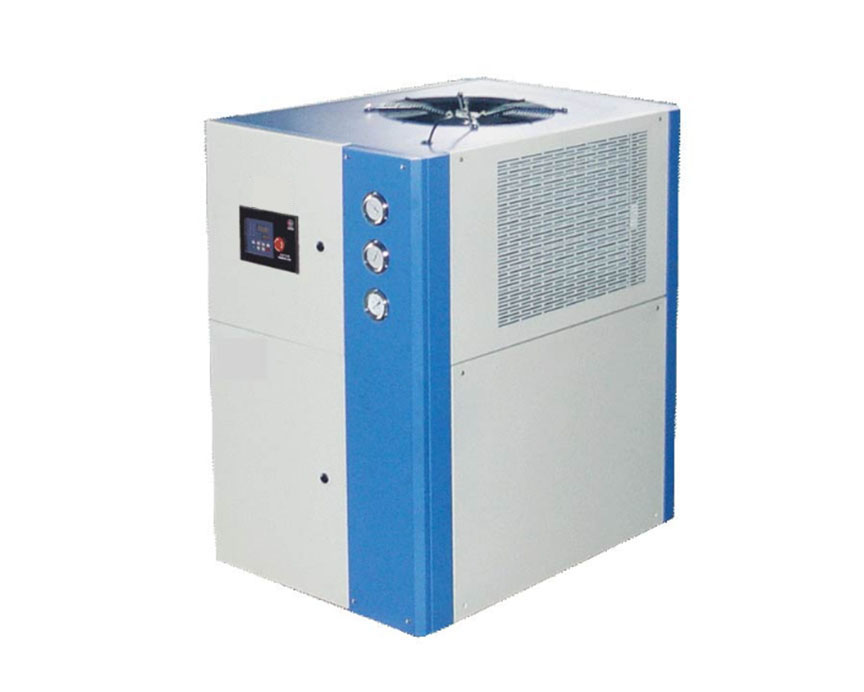

風冷式箱型冷水機組

風冷箱式冷水機特點介紹：

一. 經久耐用的高能效壓縮機

采用國際知名品牌日本大金、日本三洋、美國谷輪等全封閉渦旋式壓縮機，配套優質高效能銅管制作的冷凝器、蒸發器及世界知名品牌元件，使機組具有體積小、噪音低、能量大、壽命長、操作簡便等優點，其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃！

二. 內外螺紋式增強管蒸發器

蒸發器銅管采用內外螺紋式增強管。銅管表面有螺紋，銅管外表面光滑、冷卻效果好，蒸發器筒身以25mm厚PE保溫板保溫，不結露，冷量損失少。

三. 原裝進口銅管制作冷凝器

冷凝器采用從國外原裝進口的銅管，加工成梯形低肋管，增強傳熱能力，銅管表面光滑，使水壓降低，易清洗保養。

四. 強有力的保護裝置

保護系統裝置有：壓縮機延時啟動保護器、過載保護器、高低壓保護器、溫度控制開關、防凍開關、熔斷塞、電子時間保護安全閥、壓縮機過熱保護器、壓縮機頻繁啟動保護器及異常指示燈，確保機組的正常運行。

五. 智能電腦控制系統

公司開發出高智能PLC、PC級電腦控制系統，可做遠程監視與控制，具有自動加卸載、定時開關機以及記錄故障原因等多重功能；操作簡單，主機與電源接駁。故障率低，安全系數高，安裝簡單，系統控制可即時調整，直觀可靠。

六. 國外進口冷凍配件

冷凍配件全部選用全球頂尖名牌SPORLAN(美國斯波蘭),ALCO(美國艾柯),DANFOSS(丹麥丹佛斯)等,性能卓越,安全環保。

風冷式冷水機特點介紹：

風冷式冷水機之制冷心臟采用全密封低噪音，振動小，高效能省電進口名牌壓縮機，電器控制全部采用進口名牌原件，熱交換器采用殼管式冷凝器，換熱效能高，便于清洗保養。

1.節能經濟：

數字電子恒溫器能精確控制冷水溫度+3℃到50℃之間，從而控制機組正常運行，保證機組節省能源，所有機組的裝配，內部配線、制冷劑的填充及調試都在工廠完成，此款機型可訂制冷熱雙用型。

2.安全運行：

機身備有壓縮機延時啟動保護器，過電流繼電器，高低壓保護器，熔斷塞，電子時間保護安全閥，確保機組的正常運行。

冷凝器：

3.風冷式冷凝器采用鋼管套鋁片式熱交換器，單回路和多回路設計制造，且盤管換熱面積比一般標準設計加大，使用表面風速均勻，換熱穩定，效率持久。

4.采用高效率之螺紋鋼管，兩端蓋可互換以交更接水管方向，水管流程多回路，各臺冷凝器都與壓縮機容量互相配合，直通式水管易清洗和維護保養。

風冷式箱型冷水機組參數
參數		型號		YG-0.5FW	YG-1FW	YG-2FW	YG-3FW	YG-4FW	YG-5FW	YG-6FW	YG-8FW
制冷量		Kw		1.53	2.94	5.67	8.39	10.9	13.95	16.9	21.8
		50Hz/60Hz		1.79	3.44	6.63	9.82	12.75	16.32	19.77	25.51
		Kcal/h		1316	2528	4872	7216	9374	11990	14530	18748
		50Hz/60Hz		1540	2958	5701	8442	10968	14028	17000	21935
總輸入功率		KW		0.68	1.31	2.6	3.6	4.5	5.5	6.6	8.6

運行電流		A		4.1	8	15.8	8.8	10.9	13.4	16	20.9

電源		Volt		1N-220V 50Hz/60Hz			3N-380V/415V 50Hz/60Hz

制冷劑		名稱		R22
		充注量	Kg	0.6	0.8	1.8	2.7	3.5	4.3	5	3.5x2
		控制方法		毛細管
壓縮機		類型		全封閉回轉式			全旋式或活塞式封閉渦旋式

		功率	Kw	0.55	0.75	1.5	2.25	3	3.75	4.5	3x2
冷卻風量			m3/h	0.8	1	2	3	4	5	6	8
冷凍水		水量	m3/h	0.26	0.51	0.97	1.44	1.87	2.4	2.91	3.75
				0.31	0.59	1.14	1.68	2.19	2.81	3.41	4.39
		水箱	m3	0.022	0.028	0.038	0.038	0.065	0.065	0.12	0.11
		管徑DN		13	13	20	20	20	25	25	38

水泵		功率	Kw	0.375	0.375	0.55	0.55	0.55	0.75	0.75	0.75
		壓力	KPa	180	180	250	242	242	290	290	290
外形尺寸		長	mm	600	600	820	945	945	1035	1200	1470
		寬	mm	400	400	460	550	550	610	650	710
		高	mm	940	940	1170	1370	1370	1385	1480	1700
重量		Kg		45	60	120	130	160	170	250	270

備注：	1.冷量是依據冰水入口溫度12℃,出口溫度7℃;冷卻水進口你溫度30℃，出口溫度35℃計算得出。
	2.目錄規格如有變更，恕不另行通知

風冷式箱型冷水機組參數
參數		型號		YG-10FW	YG-12FW	YG-15FW	YG-20FW	YG-25FW	YG-30FW	YG-40FW	YG-50FW
制冷量		Kw		28.01	33.79	44.15	59.08	71.72	87.2	113.58	135.49
		50Hz/60Hz		32.78	39.53	51.65	69.12	83.91	102.02	132.89	158.52
		Kcal/h		24089	29059	37965	50805	61683	74992	97675	116521
		50Hz/60Hz		28184	33999	44419	59442	72169	87741	114280	136330
總輸入功率		KW		11	13.3	17	22.8	27.7	33.7	42.8	51.1

最大運行電流		A		26.7	32.3	41.3	55.4	63.1	76.8	97.5	116.5

電源		Volt		3N-380V/415V 50Hz/60Hz

制冷劑		名稱		R22
		充注量	Kg	4.3x2	5x2	6.5x2	8.5x2	10.5x2	12.5x2	17x2	20.5x2
		控制方法		毛細管	外平衡式熱功力膨脹閥

壓縮機		類型		全封閉渦旋式或活塞式

		功率	Kw	3.75x2	4.5x2	5.5x2	7.5x2	9.4x2	11.3x2	15x2	18.8x2
冷卻風量			m3/h	10	12	15	20	25	30	40	48
冷凍水		水量	m3/h	4.82	5.81	7.6	10.16	12.34	15	19.53	23.3
				5.64	6.8	8.89	11.89	14.44	17.55	22.85	27.27
		水箱	m3	0.188	0.188	0.285	0.285	0.405	0.405	0.61	0.61
		管徑DN		38	38	50	50	63	63	75	75

水泵		功率	Kw	1.5	1.5	1.5	2.2	2.2	4	4,	4

		壓力	KPa	205	205	205	220	220	250	250	250
外形尺寸	長	mm		1475	1460	1800	1960	2080	2080	2300	2300
	寬	mm		715	800	890	940	1000	1000	1220	2200
	高	mm		1695	1780	1880	1960	2055	2055	2310	2210
重量		Kg		350	370	520	590	790	880	1100	1280

備注：	1.冷量是依據冰水入口溫度12℃,出口溫度7℃;冷卻水進口你溫度30℃，出口溫度35℃計算得出。
